PIN Outs Ponsel

Gambar disamping merupakan pin out ponsel Nokia 8210.

Urutan Pin out ini berguna untuk mengetahui fungsi masing-masing pin pada PWB.

Sebagai contoh:

Rx = Receive

Tx = Transmitte

GND= Ground

Pin-pin tersebut nantinya terkoneksi ke komputer /laptop via kabel.

Adapun pin outs untuk ponsel lainnya bisa dilihat pada web: http://www.gsmgods.net/gsm.php/en,unlock,subpage_id,pinout.html

Klasifikasi Kerusakan Software

Proses perbaikan Software anda dapat menggunakan beberapa alternative program yang akan digunakan, seperti griffin, phoenix black box, UFS tornado, JAF, dan yang lainnya.

Dibawah ini software yang digunakan adalah UFS-3 Tornado karena lebih populer dan mudah digunakan.

Sebelum melakukan perbaikan secara Software maka ponsel yang akan diperbaiki harus memenuhi sarat-sarat dibawah ini:
a. tegangan battery minimal ada pada tegangan 3,7 Volt (bila ponsel siemens, Samsung,Motorola, dan sony ericsson sebab untuk type tersebut tegangan tidak di berikan langsung oleh UFS).
b. tidak terjadi Short pada tegangan masukan. Bila terjadi short maka ponsel harus diperbaiki terlebih dahulu secara Hard-ware, yaitu: periksa resistansi pada interface battery mesin ponsel, resistansinya maksimal 6 Ohm, lalu anda balikan pol-aritas kabel avometernya, ponsel harus menunjukan tidak ada terjadi gerakan pada jarum petunjuknya.
c. interface flash pada PCB harus bersih. Bila kotor maka anda bersihkan terlebih dahulu menggunakan kuas dan berikan sedikit thiner lalu keringkan.
d. setelah ponsel dihubungkan kepada UFS tornado, setelah di klik “Check” ponsel harus terdeteksi, walaupun di LCD tidak terdapat tulisan tesmode atau local mode (khusus Nokia).

Teknik mendeteksi seperti dibawah ini:
- Gunakan program DCTx tools.
- Koneksikan ponsel ke UFS tornado
- Pilih type ponsel yang sesuai dengan type ponsel yang akan di deteksi.
- Klik “Check”. DCTx tools akan menampilkan “1st Boot OK, WD2 / DCT4, UPP:0……”. Bila error maka ponsel tidak dapat terdeteksi oleh DCTx tools, maka kerusakan masih secara Hardware.

e. bila tidak memenuhi sarat-sarat di atas maka kerusakan kemungkinan masih secara hardware.

NOKIA
Software yang digunakan DCTx Tools V1,3i
Mati total
- Setelah boot#1 “OK” maka anda dapat melakukan Reflash akan tetapi bila tidak bisa boot maka kerusakan ada pada bagian Hardware.
- Reflash menggunakan DCTX Tools, menggunakan firmware (MCU & PPM) versi tertinggi.
Phonelock
- Kembalikan ke pengaturan awal
- Pada UI option klik2x full factory defaultContact Service
- Reflash menggunakan firmware (MCU & PPM) versi tertinggi.
- Pada UI option klik2x init SIM lock
- Klik2x full factory default
- Bila proses diatas sudah dilakukan maka kerusakan ada pada Hardware.Phone restricted- Whrite UEM (RPL)
- Bila masih error maka IC UEM harus diganti, sebab IC UEM yang telah terisi RPL (IMEI) tidak dapat di isi kembali.

Tidak dapat booting (blink nokia 4x)
- Format User area, 4 kali berturut-turut hasil harus semuanya “OK”

Simcard not accepted / kartu sim di tolak/ Sim reject/kartu sim salah

- pada UI option klik2x init SIM lock
- klik2x full factory defaultTidak dapat signal
- Write PM
- Klik2x full factory defaultHank (tombol keypad tidak berfungsi)
- Erase,
Setelah sukses reflash firmware menggunakan Versi China.
- pada UI option klik2x init SIM lock
- klik2x full factory defaultContact retailer
- Erase, Setelah sukses reflash firmware menggunakan Versi China.
- pada UI option klik2x init SIM lock
- klik2x full factory defaultTerkena virus
- Format User area 4 kali berturut-turut hasil harus semuanya “OK

Catatan:Bila ponsel yang bermasalah telah diperbaiki secara Software masih tidak berhasil, maka kemungkinan kerusakan ada pada Hardwarenya.

Website: pernik-ponsel.blogspot.com

Kode Rahasia Ponsel GSM

Berikut ini terdapat info beberapa kode rahasia ponsel
(bila ada info tambahan atau koreksi silahkan ditambahkan) :

■ Samsung
Phone Lock : *2767*2878#
Phone Reset : *2767*3855#
Display IMEI : *#06#
Java Reset : *2767*5282#
WAP Reset : *2767*927#
Reset Media : *2767*63342#
Help Menu : *#9998*4357#
Java Menu : *#9998*5282#
Monitor Mode : *#9999#0#
Software Version : *#9999# or *#9998*9999#
Hardware Version : *#9999# or *#9998*8888#
Sim Info : *#9998*746# or *#0746#
Display Contras : *#9998*523# or *#0523#
Vibra On : *#9998*842# or *#0842#
Buzzer On : *#9998*289# or *#0289#
Baterry and field info : *#9998*288# or *#0288#
Error Log : *#9998*377# or *#0377#
Sim service table : *#9998*778# or *#0778#
Show date and alarm : *#9998*782# or *#0782#
Show network info : *#8999*638#
Change Operator Logo : *#8999*5646#
Production Number : *#9998*76#
View Melody Alarm : *#9998*968#
Non Volatile Memory : *#9998*585#
Digital Audio Interference off: *#3243948#
Digital Audio Interference : *#32436837#
Show Software Version : *#9999#
Intruction Software : *#0837#
Show Serial Parameter : *#0001#

■ Sony Ericsson a.k.a SE
Display IMEI : *#06#
Lock Menu : <***<<*<*

■ Alcatel Display IMEI : *#06# Meni 1 with SIM : 000000* Reset full : ###847# Add Barring Groups : ###765*02# Locking to Network : ###765*05# Unlocking from network : ###765*07# Deactive Barring Groups : ###765*78#

■ Nokia Display IMEI : *#06# - *3001#12345# Software Version : *#0000# Sim Clock Stopping : *#746025625# Display Info : *#92702689# Activates Enhanced Full Rate : *3370# Deactives : #3370# Activates Enhanced HalfRate : *4370# Deactives : #4370# Bluetooth information : *#2820# Enables GPRS pccch : *#7220# Deletes Wallet (6310 test) : *#3925538# Clear Operator Logo : *#67705646# Software Reset : *#7370#

Website: technocell.wordpress.com, http://www.forumponsel.com/

CDMA 2000 1x Network

Mobile Phone 'SANYO" That's Rugged Enough to Be Compliant With Military Standard 810F for Dust, Shock and Vibration

Ideal for business users with mobile field operations such as those in construction, maintenance and other tough environments, the SCP-7050 by SANYO is also perfect for outdoor enthusiasts who will appreciate the phone for the textured anti-slip rubber grip that wraps around the back and sides of the phone, offering a sure hold and added surface protection.

GPS Capable
Supports advanced GPS applications such as Sprint Navigation™, Actsoft™ Comet Tracker™, Gearworks etrace®, TeleNavTrack™, Xora and others*
Autonomous GPS
Java MVM enabled; supports simultaneous operation of multiple Java applications.

Bluetooth® Wireless Technology
Bluetooth profiles: GAP, SPP, DUN, HFP, HFP 1.5, HSP, GOEP, OPP, BPP

The SCP-7050 by SANYO will be available beginning in early April '07 through Sprint retail channels .

fr: Sanyo.com & mobileburn.com

WCDMA

High Speed Downlink Packet Access (HSDPA) is a packet-based data service in W-CDMA downlink with data transmission up to 8-10 Mbps (and 20 Mbps for MIMO systems) over a 5MHz bandwidth in WCDMA downlink. HSDPA implementations includes Adaptive Modulation and Coding (AMC), Multiple-Input Multiple-Output (MIMO), Hybrid Automatic Request (HARQ), fast cell search, and advanced receiver design.















HSPDA and CDMA2000 1xEV-DV Comparison


From: UMTSworld.com

CDMA Mobile Phones

Inject Process

Tak seperti GSM yang semua handset-nya menggunakan SIM Card dan bisa dicopat-copot, ada jenis-jenis ponsel CDMA yang harus di inject / suntik dulu. Caranya pun bertahap.
Proses inject atau suntik adalah seperti mengawinkan operator dengan handset CDMA kita. Lha, kalau begitu namanya kawin suntik dong?;) Terserah mau dibilang apa,

yang jelas langkah-langkahnya adalah seperti berikut ini:

1. Bukalah handset, lalu perhatikan nomor ISN pada body ponsel. Nomor tersebut terdiri dari 8 digit.

2. Setelah mendapatkan nomor tersebut, lalu kamu melapor ke operator untuk mendapatkan nomor telepon. Kemudian, isikan ESN HEX yang 8 digit pada nomor telepon dari operator.

3. Selanjutnya dengan adanya nomor telepon tadi setting-an NAM (Numeric Address Module) dapat dilakukan. Setting-annya mulai dari Silence Insertion Descriptor (SID)/ Network Interface Device (NID), Primary Channel Parameter, Secondary Channel, dan lain-lain, yang ada dari masing-masing handset.

4. Sebelum setting NAM, Anda diharuskan memasukkan parameternya, Anda masukan data-data sesuai dengan operatornya:
- Untuk Fren:
SID: 10530
Primary B: 384 (untuk Jabotabek 466)
Secondary B: 466
- Untuk Esia:
SID: 10623
Primary ch A: 30
Secondary ch A: 72
- Untuk Flexi:
SID: 10496
Primary ch A: 119 atau 725
Primary ch B: 37 atau 750
Secondary ch A: 78 atau 775
Secondary ch B: 777
- Untuk Starone: (Jakarta)
SID: 10817
Primary ch A: 625
Primary ch B: 675
Secondary ch A: 650
Secondary B: B 777



Setelah itu baru dilakukan setting NAM. Setting NAM beberapa merek adalah sebagai berikut:

SamsungUntuk semua jenis ponsel CDMA Samsung:NAM programming: 47*869#08#9Test mode: *759#813580 or 5809540*45680Exit test mode - 02A-Key: menu + 0, code 25##

QualcommQCP-800
Programming: menu + 3 + 0. Isi SPC dengan 000000 atau mungkin SPC lain yang telah dipilih pengguna

QCP-820/1920/2035
Ketik 111111 dan pencet jog dial. Pilih Programming dan masukkan SPC: 000000 atau mungkin SPC lain yang telah dipilih pengguna

LG
Untuk ponsel LG pengisian SPC dan A-Key sama. Yang berbeda hanya Programming-nya.
Pengisiannya adalah:
Isi SPC dengan 000000 atau mungkin SPC lain yang telah dipilih pengguna. A-Key: tekan STO beberapa saat sampai keluar kolom untuk memasukkan kode. Ketik 2539** dan masukkan A-Key.

LGC-300
Programming: menu + 9. LGC-330W
Programming: menu + 4 + 0.

LGC-800W /500
Programming: menu + 9.

LGC-510
Programming: menu + 3 + 0

NokiaNokia 5185/6185
Programming: *3001#12345#Software version: *#837# atau *#VER# atau *#9999#Serial/ESN: *#92772689# atau *#WARRANTY#Phone reset: *#75681# atau *#75682#

Setelah melakukan setting NAM di handset, Anda belum dapat menggunakannya. Tetapi, Anda harus mengunjungi operator pilihan. Di situlah proses inject dilakukan oleh pihak operator, lalu di-lock.
Pada ponsel keluaran Nokia, selain mengubah parameter, Anda juga diharuskan mengubah Preferred Roaming List (PRL). Dibutuhkan handset CDMA untuk mengetahui carrier mana yang harus dicari (searching) pada saat dihidupkan pertama kali.
PRL merupakan data bagi handset CDMA untuk mencari band frekuensi, channel, dan System ID dari Network. Jadi jika handset Anda refurbish atau bekas operator Sprint atau Verizon ataupun yang lainnya. Apabila PRLnya belum disesuaikan untuk operator di Indonesia, sudah tentu ponsel Anda belum dapat dipakai. Untuk handset bekas operator Sprint biasanya PRL-nya cocok untuk Flexi Jakarta dan Bandung karena Sprint beroperasi di band frekuensi PCS yang sama.

Disarikan dari : Kompas dan Tabloid Sinyal Edisi 09

Mobile Phones LG Prada

Ponsel Fesyen FINGER TOUCH SCREEN

LG, belum lama ini secara resmi memperkenalkan telepon seluler LG Prada.
Ponsel dengan desain layar sentuh ini hasil kerja bareng antara LG dengan tim desain Prada.
LG Prada sebelumnya di ajang penganugerahan desain produk IF, diperkenalkan dengan nama LG KE850.
Sisi unik dari LG Prada ini adalah antar muka menu dengan layar sentuh sehingga tak diperlukan lagi kehadiran keypad konvensional dan juga dilengkapi dengan Macromedia Flash.
Untuk layar, LG Prada menggunakan layar sentuh LCD 3 inchi, namun belum diketahui resolusinya, selain itu juga disematkan kamera digital 2 megapiksel dengan optik Schneider-Kreuznach serta slot microSD memory card.
Yang paling menarik dari kemampuan layar sentuh ini adalah digunakannya teknologi baru, yaitu electroconductivity, seperti juga yang dipakai di LG Chocolate. Teknologi ini hanya mengenal sentuhan jari, jadi tidak lagi diperlukan stylus.
LG Prada akan dipasarkan dengan harga mulai dari 600 euro di Inggris, Prancis, Jerman dan Italia pada akhir Februari ini, kemudian diikuti dengan kehadirannya di sejumlah negara Asia, seperti Hong Kong, Taiwan, dan Singapura, mulai akhir Maret 2007. Sementara versi Korea dari ponsel ini dijadwalkan diluncurkan pada kuartal II tahun ini.

Disarikan dari: Media Indonesia

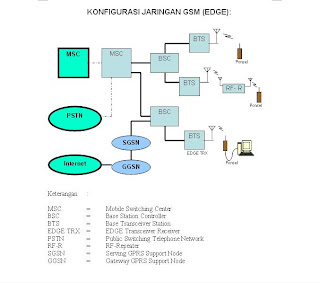

Cellular Network Evolution

WCDMA Vs CDMA 2000

WCDMA Vs CDMA 2000

WiMAX dan WiBro

Teknologi WiMAX (World Interoperability for Microwave Access) akan menjadi alternatif baru membangun jaringan nirkabel yang lebih murah, khususnya bagi komunikasi data.

Rencananya pemerintah akan melakukan tender alokasi frekuensi untuk nirkabel pita lebar (Wireless Broadband Access) awal tahun 2007. Adapun frekuensi yang dimaksud adalah 2,3 gigahertz (GHz).

Dengan tender ini, diharapkan akan segera terimplementasi WiMAX di negeri ini, baik yang fix (tetap) maupun mobile (bergerak). Teknologi komunikasi gelombang mikro ini nantinya bisa diakses: PDA, notebook, atau setidaknya smart phone.



Pada rentang frekuensi 2.3 GHz tersebut dimungkinkan juga untuk implementasi WiBro (Wireless Broadcasting).

WiBro yang berbasis internet pribadi memungkinkan pengguna untuk menikmati layanan media berupa siaran langsung TV, Video on Demand, Music on Demand, game.

Layanan lainnya berupa komunikasi berupa video phone, VoIP, e-mail, MMS.

Dan juga ada layanan data seperti internet ( e-banking, e-learning, e-trading, dll) yang bisa dilakukan secara simultan di mana pun dan kapan pun, termasuk dalam keadaan bergerak dengan akses sekitar 1 Mbps.

Semoga layanan ini bisa segera terimplementasi sehingga masyarakat akan bisa memilih teknologi komunikasi yang murah.

Disarikan dari Kompas dan Tempointeraktif
